A3牌號出自GB700-79，現(xiàn)已廢棄不用。從GB700-88開始，A3就被歸入Q235牌號中，等同于Q235A。雖然已經(jīng)歷史久遠，但A3這個叫法仍然生命力強盛，不少人還習(xí)慣使用。叫的順嘴應(yīng)該是可達原因。A3（兩個音），Q235A（五個音），感受一下。



　　Q235是碳素結(jié)構(gòu)鋼，很新標(biāo)準是GB/T700-2006。按質(zhì)量等級，Q235分為A、B、C、D四級。隨著級別提高，磷硫含量要求更為嚴格，含碳量略有降低。在力學(xué)性能上，四個等級的抗拉強度、屈服強度和伸長率要求一致，B級開始增加室溫沖擊功，C級保證0℃沖擊功，D級保證-20℃沖擊功，很低值都是27J。



　　Q235是一個屈服強度在235MPa級別的鋼種。雖然屈服強度不高，但其綜合性能較好，強度、塑性、韌性和焊接等性能得到較好配合，用途非常廣泛。



　　Q235主要用途：



　?、俅罅繎?yīng)用于建筑及工程結(jié)構(gòu)，或?qū)π阅芤蟛惶叩臋C械零件。C、D級鋼還可作某些專業(yè)用鋼使用。



　?、诳捎糜诟鞣N模具把手以及其他不重要的模具零件。



　?、鄄捎肣235鋼做沖頭材料，經(jīng)淬火后不回火直接使用，硬度為36~40HRC，解決了沖頭在使用中碎裂的現(xiàn)象。

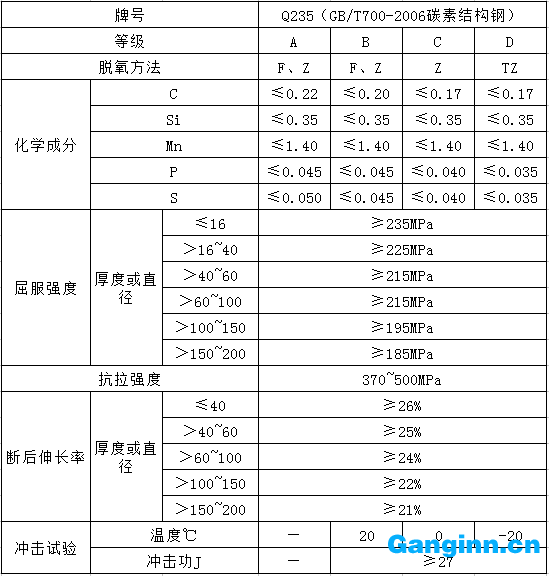

　　表Q235標(biāo)準數(shù)據(jù)





　　更多有關(guān)A3材料性能知識可以參考《A3碳素模具鋼材料簡介》一文。
