SUS630不銹鋼
SUS630不銹鋼介紹
SUS630不銹鋼 （日本牌號）SUS630是馬氏體沉淀硬化不銹鋼，中國牌號0Cr17Ni4Cu4Nb。

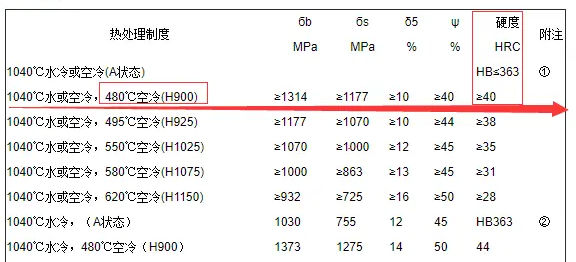

很多客戶朋友會(huì)問"H900""H1075"等是什么意思，這是材料在不同熱處理?xiàng)l件下所對應(yīng)的性能狀態(tài)，詳情可以參考下圖。
SUS630不銹鋼特性
添加銅的沉淀硬化型鋼種。具有高強(qiáng)度、硬度和抗腐蝕等特性。由銅、鈮/鈳構(gòu)成的沉淀硬化馬氏體不銹鋼，含碳量低，抗腐蝕性和可焊性均比一般的馬氏體型不銹鋼好，與18-8型不銹鋼類似，熱處理工藝簡單，切削性好，但是較難滿足深冷加工。
SUS630不銹鋼用途
用于制造耐蝕性高、強(qiáng)度高的零部件，如軸承類、汽輪機(jī)零件。海上平臺(tái)、直升機(jī)甲板、其他平臺(tái)、食品工業(yè)、紙漿及造紙業(yè)航天（渦輪機(jī)葉片）機(jī)械部件核廢物桶。
SUS630不銹鋼化學(xué)成份
| 元素 | 鉻 Cr | 鎳 Ni | 銅 Cu | 鈮 Nb |
| 含量 | 15.50～17.50 | 3.00～5.00 | 3.00～5.00 | 0.15～0.45 |
| 錳 Mn | 碳 C | 硅 Si | 硫 S | 磷 P |
| ≤1.00 | ≤0.07 | ≤1.00 | ≤0.030 | ≤0.035 |
SUS630不銹鋼力學(xué)性能
抗拉強(qiáng)度 σb （MPa）：480℃時(shí)效，≥1310; 550℃時(shí)效，≥1060; 580℃時(shí)效，≥1000; 620℃時(shí)效，≥930
條件屈服強(qiáng)度 σ0.2 （MPa）：480℃時(shí)效，≥1180;550℃時(shí)效，≥1000;580℃時(shí)效，≥865;620℃時(shí)效，≥725
伸長率 δ5 （%）：480℃時(shí)效，≥10;550℃時(shí)效，≥12;580℃時(shí)效，≥13;620℃時(shí)效，≥16
斷面收縮率 ψ （%）：480℃時(shí)效，≥40;550℃時(shí)效，≥45;580℃時(shí)效，≥45;620℃時(shí)效，≥50
硬度 ：固溶，≤363HB和≤38HRC;480℃時(shí)效，≥375HB和≥40HRC; 550℃時(shí)效，≥331HB和≥35HRC;580℃時(shí)效，≥302HB和≥31HRC;620℃時(shí)效，≥277HB和≥28HRC
SUS630不銹鋼熱處理工藝
熱處理規(guī)范：
1）固溶1020～1060℃快冷；
2）480℃時(shí)效，經(jīng)固溶處理后，470～490℃空冷；
3）550℃時(shí)效，經(jīng)固溶處理后，540～560℃空冷；
4）580℃時(shí)效，經(jīng)固溶處理后，570～590℃空冷；
5）620℃時(shí)效，經(jīng)固溶處理后，610～630℃空冷。
金相組織：組織特征為沉淀硬化型。
- 注意事項(xiàng)：
- 盡管我們密切關(guān)注本網(wǎng)站上發(fā)布的信息，但由于輸入錯(cuò)誤、編程錯(cuò)誤、翻譯錯(cuò)誤等可能 會(huì)顯示不正確的信息，其內(nèi)容(技術(shù)和標(biāo)準(zhǔn)材料/庫存)我們不保證所有形式的完全正確，如化學(xué)成分。盈鋼金屬對應(yīng)此或?yàn)g覽本網(wǎng)站而造成的任何損失概不負(fù)責(zé)。
